В своей очередной статье «Полезные Советы», мы хотим рассказать о правильном применении гидравлического оборудования и гидромашин.
Гидравлика в большом ассортименте, от насосов НШ до гидроцилиндров, применяется в сельском хозяйстве, это сельскохозяйственные машины и трактора. Применяемая норма завода изготовителя по гарантии, что составляет 12 месяцев, обусловлена тем, что каждое изделие имеет порядок установки и эксплуатации.
1. Перед установкой внимательно ознакомьтесь с инструкцией.
2. Проверьте наличие пломб, меток и номера изделия (все должно соответствовать паспорту выдаваемого при продаже).
3. Проверьте соответствие маркировки с каталожным номером и применяемость на данной технике.
Пример:
Стандартные обозначения шестеренного насоса НШ50М-3Л:
-НШ- насос шестеренный
-50-код рабочего объема в см.куб(4,6,8,10,14,16,25,32,40,50,71,100).
-М-серия, конструктивное исполнение(У/А,М,Г/Б,В,Г,Д,ДК,ДКМ).
- 3- исполнение по номинальному давлению(3-16мПА/160 bar;4-20мПА/200 bar).
- Л- направление вращения вала(П- правое, по часовой стрелке; Л- левое, против часовой стрелки).
Часто путают при установке насоса левое и правое вращение, что приводит к поломке насоса . При этом гарантийные обязательства заканчиваются.
Как определить какой был насос?

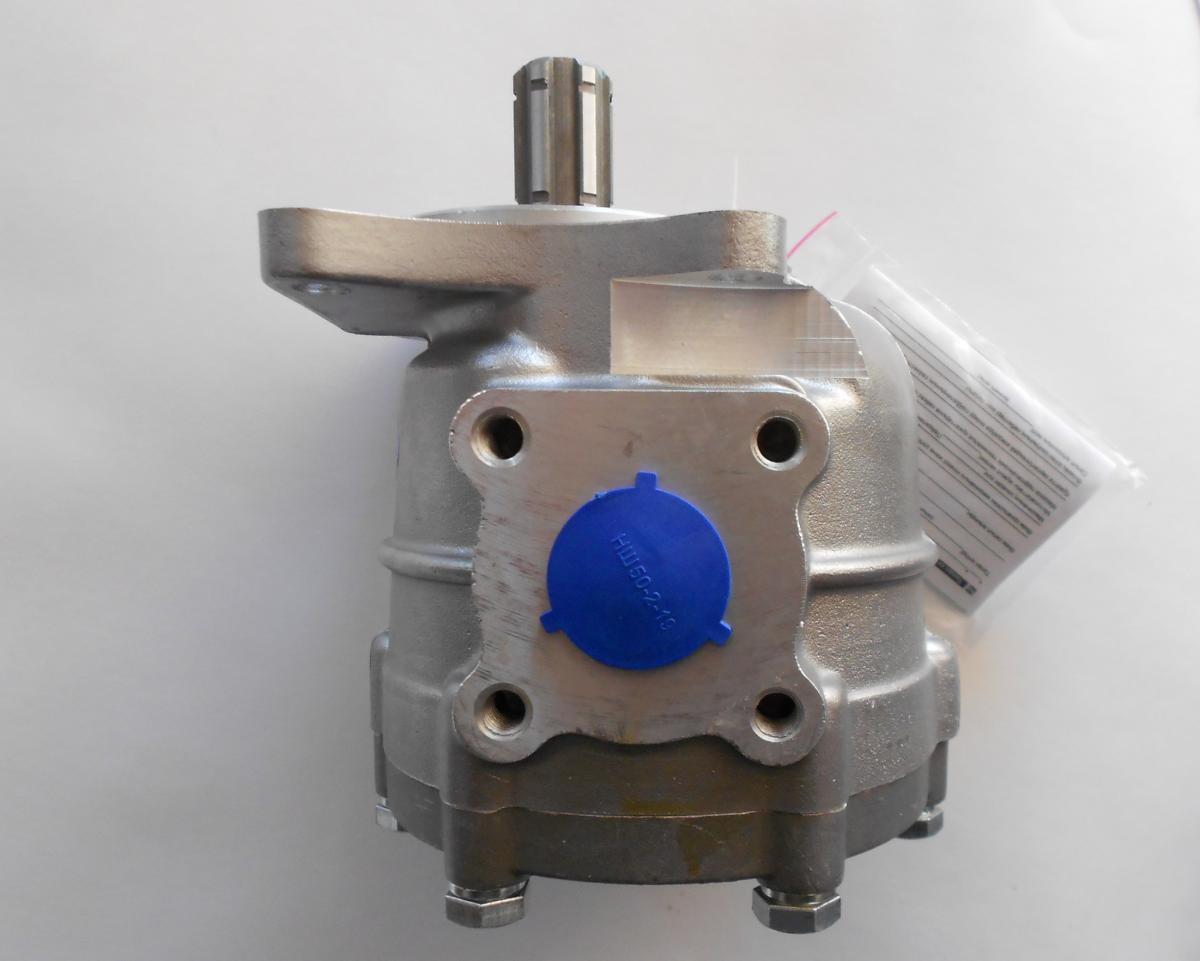

Бывает что в процессе эксплуатации метки и обозначения стираются. Так вот чтоб определить вращение насоса, поставьте его вертикально валом вверх, входное отверстие на себя:
- если вал насоса распложен левее от входного отверстия, то насос имеет правое вращение (по часовой стрелке, если смотреть со стороны вала).
- если вал насоса расположен правее от входного отверстия, то насос имеет левое вращение (против часовой стрелке, если смотреть на насос со стороны вала)
При монтаже насоса должны быть обеспечены следующие условия:
1.Насос устанавливается в посадочное место и равномерно затягиваются крепежные болты (гайки), избегая при этом перекосов, создающих радиальную и осевую нагрузки на вал насоса. Крепежные болты(гайки)обязательно должны быть законтрены шайбами.
2.Всасывающие трубопроводы и бак гидросистемы должны быть очищены. При установке угловых муфт, штуцеров и т.д. необходимо следить, чтобы грязь не попала в трубопроводы,а также контролировать наличие и целостность уплотнительных колец, смазав их при монтаже консистентной смазкой. Всасывающая и напорная гидролинии присоединяются к насосу при помощи фланцев с уплотнительными элементами (как правило - кольцами).
3.Всасывающая гидролиния должна быть по возможности минимальной длины с минимальным количеством изгибов, сужений и угловых соединений. Скорость течения жидкости не более 1,5 м/с.
4.Напорная гидролиния должна обеспечить скорость течения жидкости не более 5 м/с.
5.Установка кранов, фильтров, клапанов на всасывающей линии не допускается. Для грубой очистки масла на всасывающей гидролинии рекомендуется устанавливать фильтрующую сетку с ячейками 2 мм.
6.Для снижения влияния на насос вибрации, пульсации давления и резонансных явлений на участке напорной гидролинии рекомендуется устанавливатьб компенсирующее звено.
7.Проверить качество рабочей жидкости. Запрещается эксплуатировать насос при наличии в масле воды и механических примесей выше нормы. При необходимости замените масло, предварительно промыв гидросистему. При смене рабочей жидкости должна проводиться обязательная замена фильтроэлемента, очищен сапун гидробака. Насосы следует применять в гидросистемах машин, оснащенных фильтрами с номинальной тонкостью фильтрации не грубее 25 мм при эксплуатации насосов до 10 МПа и не грубее 10 мкм при эксплуатации насосов свыше 10 МПа, с обеспеченим чистоте рабочей жидкости класса при эксплуатации -/21/18 по ISO 4406.
8.Рабочая жидкость (ее характеристики) должна соответствовать указанной в техдокументации на машину. Используйте гидравлические жидкости на основе минеральных масел с хорошими показателями по износу, пенообразованию, антиоксидантам, антикоррозийности и смазке. Жидкости должны соответствовать стандартам DIN51525.
9.Если используются другие, не указанные выше, жидкости, то необходимо проконсультироваться с нашими специалистами.
10.Температура рабочей жидкости должна быть в пределах -10…+80С. При температуре ниже установленной нормы, следует предварительно прогреть жидкость на холостых оборотах, без нагрузки.
11.Согласно стандартным условиям работы, рабочее давление на входе должно быть в пределах 0,08 МПа…0,3 МПа.
12.После установки, рекомендуется также произвести дополнительную обкатку насоса, работая в первое время с частичными (минимальными нагрузками). В процессе обкатки следует проверить работоспособность всех узлов гидросистемы, а также устранить течи масла (подсос воздуха) в соединениях.
